プリント配線板製造
片面～高多層まで用途・仕様に応じてご相談ください！
リジット基板（樹脂）
| 材質 | ANSIグレード | 用途 | 層数 | 銅厚 |
|---|---|---|---|---|
| 紙フェノール* | FR-1 | 民生用機器、etc | 片面 | 35,70μm |
| 紙エポ | FR-3 | 民生用機器、etc | 片面 | 35,70μm |
| 紙クロス | CEM-1 | 民生用機器、etc | 片面 | 35,70μm |
| エポキシクロス（不織布）* | CEM-3 | 民生用機器、産業用機器、etc | 片面、両面 | 18,35,70μm |
| ガラエポ（通常材） | FR-4.0 | 産業用機器、通信機器、etc | 片面～高多層 | 18,35,70μm |
| ガラエポ（ノンハロゲン材） | FR-4.1 | 産業用機器、通信機器、医療用機器etc | 片面～高多層 | 18,35,70μm |
| 高Tg材 | FR-5 | 照明用機器、車載用機器、通信用機器、etc | 片面～高多層 | 18,35,70μm |
*ノンハロゲン材（環境材）も対応いたします。
厚銅基板（105μm以上）はご相談ください。（500μmまで実績ございます）
材料メーカー
国内: 住友ベークライト、日立化成、パナソニック、利昌etc
海外: 斗山、長春、KINGBOARD,NANYA,etc
※材料メーカーご指定の際はご相談下さい。
レジストインク： 緑、青、白、黒、赤

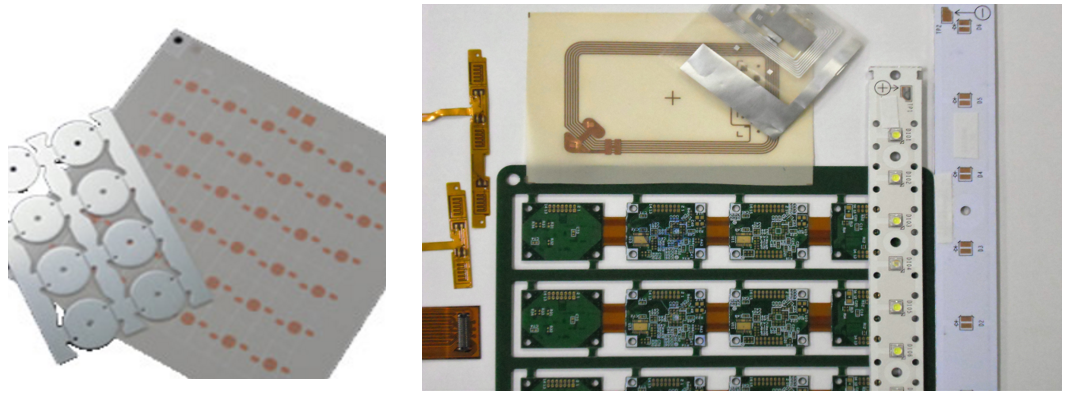

リジット基板（樹脂）
| 材質 | 用途 | 層数 | 銅厚 |
|---|---|---|---|
| ポリイミド材（フレキシブル基板） | カメラ、通信機器、液晶etc | 片面～高多層 | 12,25,50μm |
| PET材（メンブレン） | メンブレンSW、RFID,アンテナetc | 片面 | 5,12,25μm |
| セラミック材（アルミナ） | 車載用機器、通信機器、高電圧用etc | 片面、両面 | 18,35,70μm |
| 金属基板（アルミベース） | 照明用機器、LCDバックライト用etc | 片面、両面 | 18,35,70μm |
| 金属基板（鉄ベース）* | 産業用機器、電力用、耐雷用etc | 片面、両面 | 18,35,70μm |
| 金属基板（銅ベース）* | 産業用機器、電力用、耐雷用etc | 片面、両面 | 18,35,70μm |
*厚銅基板にも対応いたします。
材料はすべてRoHSに対応いたしております！

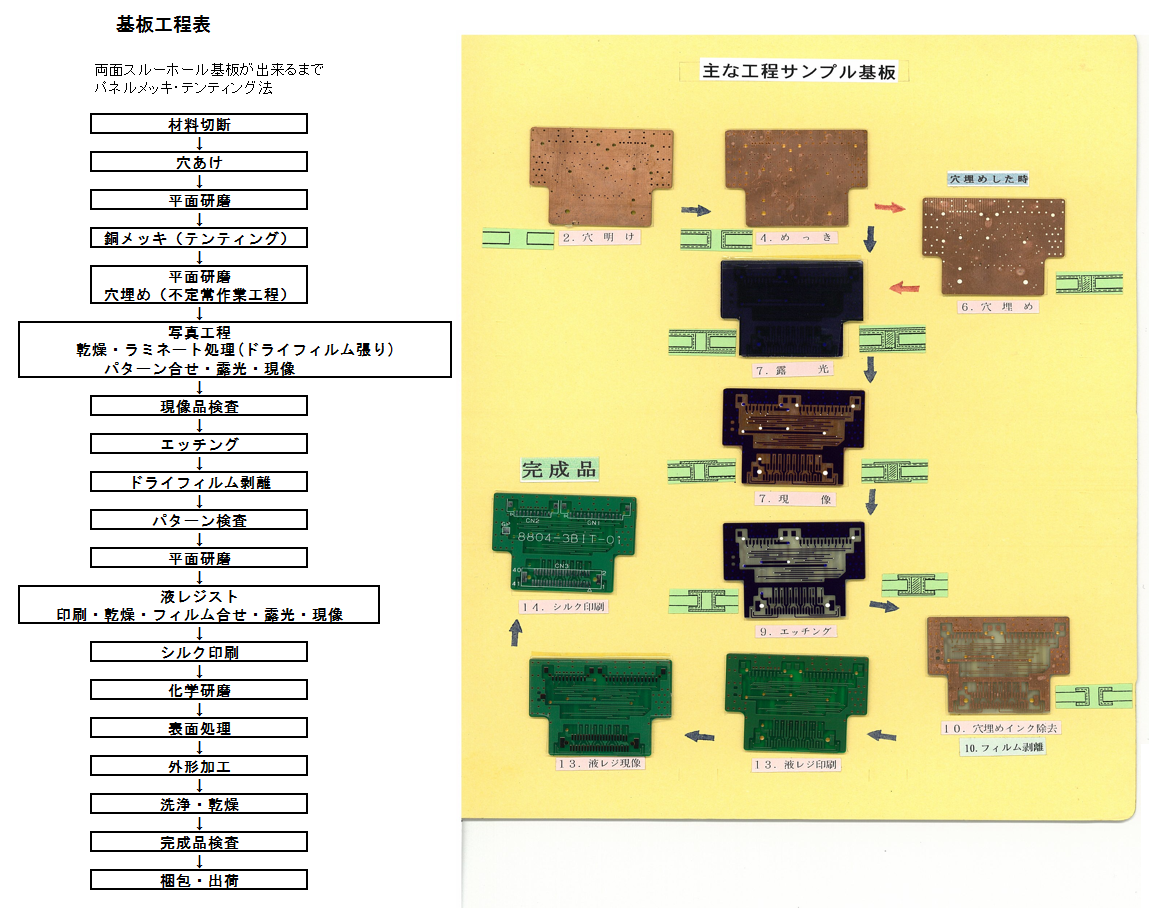

仕様に応じた工法を選択いたします！
片面
外形加工はルーター、金型（総抜き型）にて行います。
両面
外形加工はルーター、金型（外形抜き型）にて行います。
パターン印刷は、写真法もしくは印刷法に対応いたします。
多層
樹脂埋め、パッドオンビア、ビルドアップもお任せください。

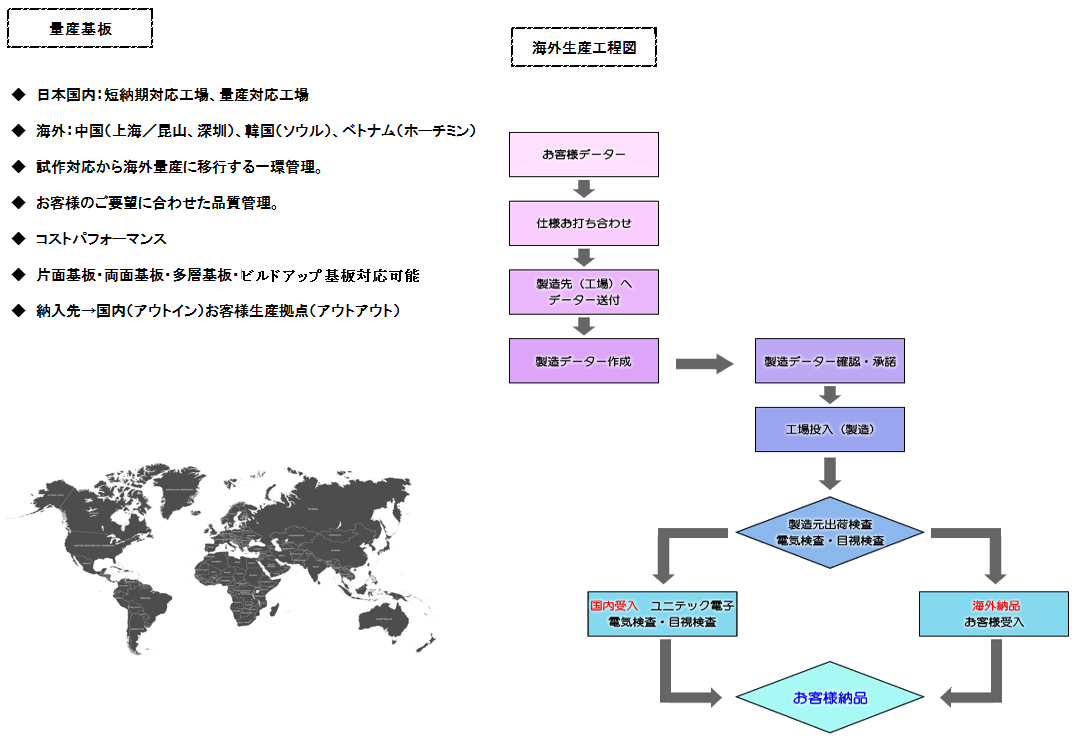

基板 試作から量産まで行います。
